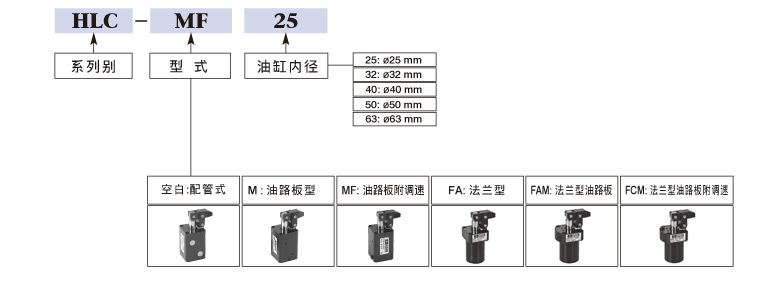

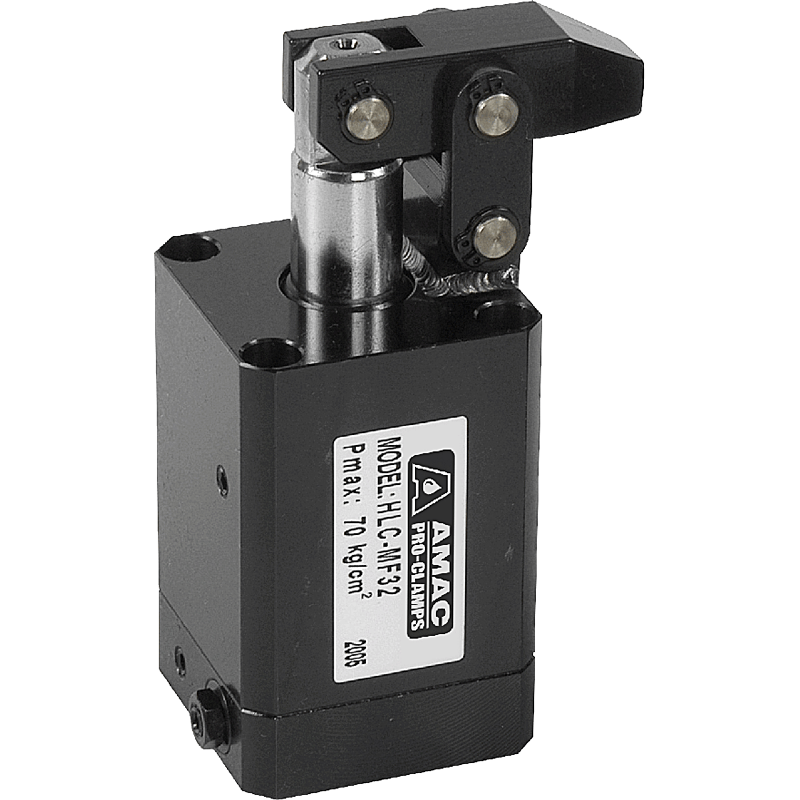

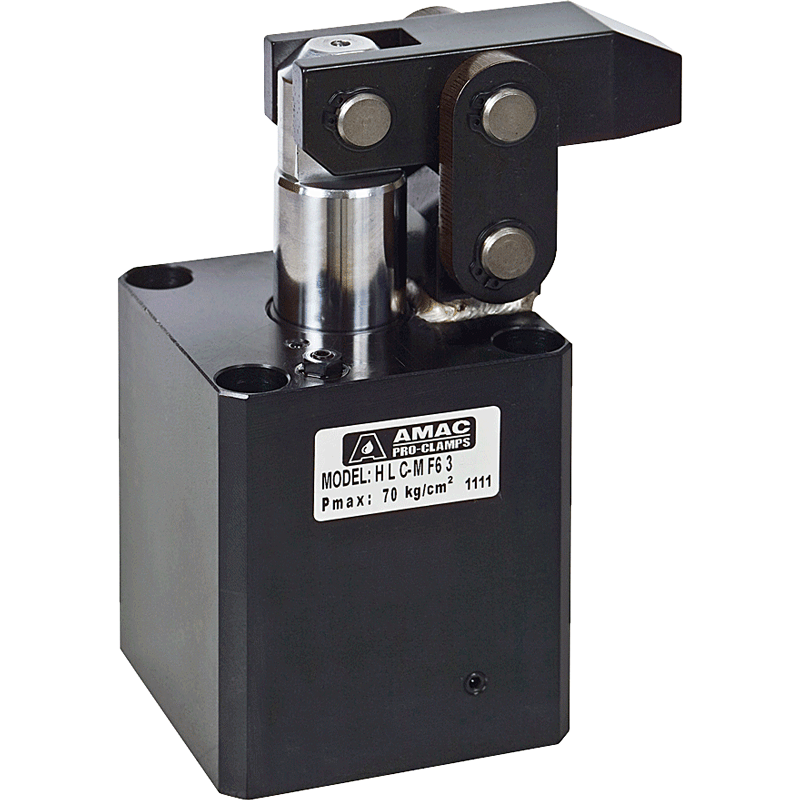

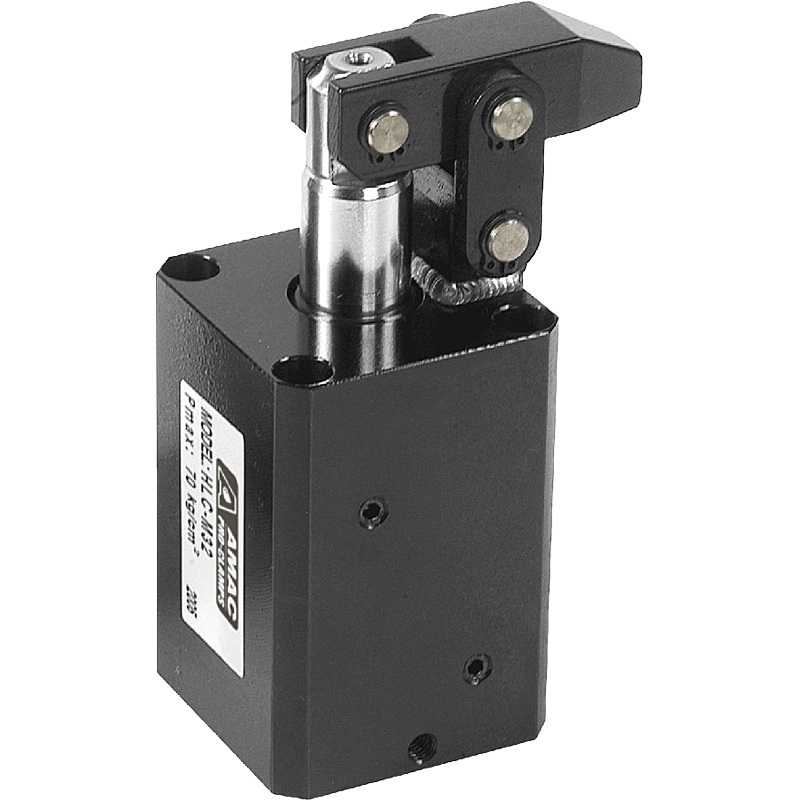

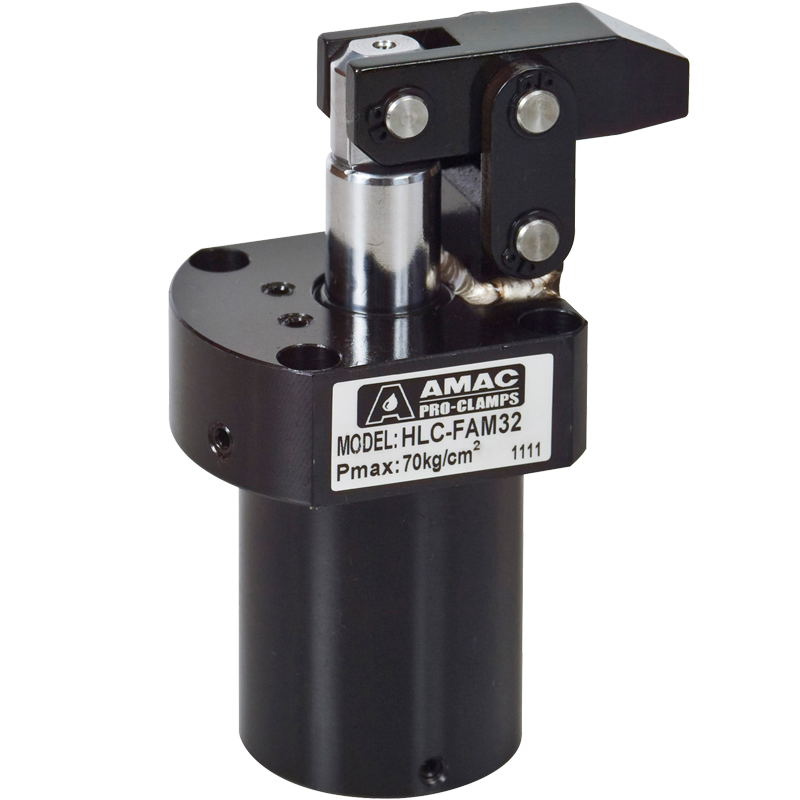

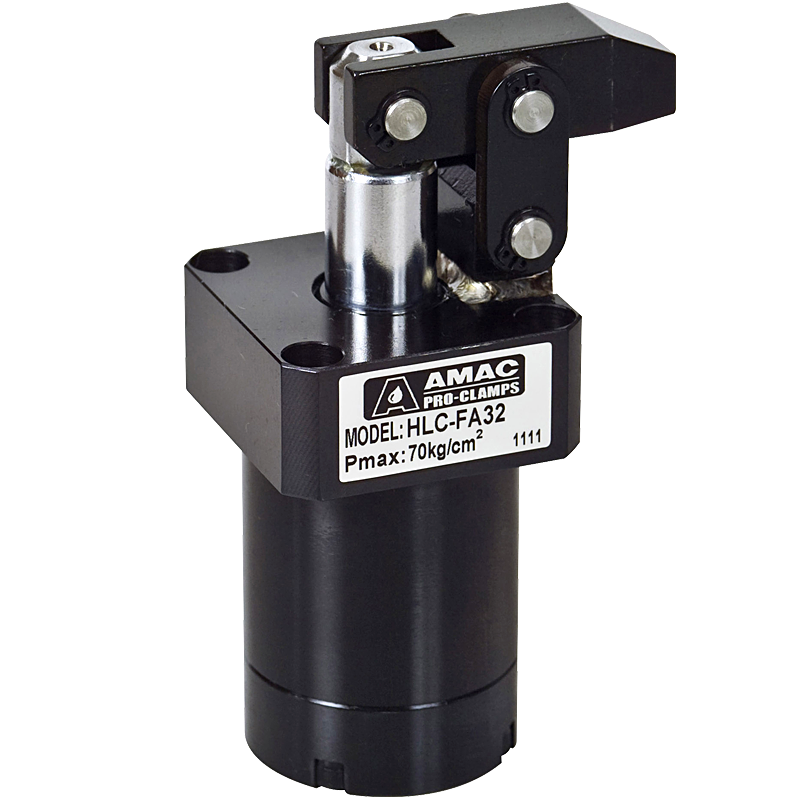

AMAC 空油压夹治具 空压缸系列 ASC空压转角缸 AJC空压治具缸 ALC杠杆空压缸 油压缸系列 HSC油压转角缸 HLC杠杆油压缸 HLC杠杆油压缸 HTB薄型油压缸 高压缸系列 HPS高压转角缸 HBC块型油压缸 TC单动油压缸 增压缸系列 ADB气动增压缸-单回路 ADB气动增压缸-三回路 ADB气动增压缸-四回路 HB油压增压缸 支撑缸系列 HSP高压支撑缸 油压控制阀 LSV油压顺序阀 HSV油压顺序阀 PRV油压减压阀 FCV油压流量阀 压板与配件 ARM夹具缸压板 PTA动向钢珠螺杆 PTB动向钢珠螺杆 PTC齿型螺杆 PTD支持件 其他 应用范例 产品重量表 产品简介 • Bore : ø25~ø63 mm • Pmax : 70 Kg/cm² • 此型式油压缸，夹持机构为杠杆原理，活塞推出为夹紧状态，主要机构零件安装于缸体外部，易于维护。 • 缸体及夹持机构材料均采用机械构造用炭素钢，坚固耐用，使用寿命长。 HLC杠杆油压缸 产品型式 产品简介 Line 配管式 M 油路板型 MF 油路板附调速 MF63 油路板附调速 FA 法兰型 FAM 法兰型油路板 FCM 法兰型油路板附调速 特性资料 档案下载 特性资料 气缸内径mm ø25 ø32 ø40 ø50 ø63 活塞杆径mm ø18 ø20 ø22.4 ø28 ø35 总行程mm 25 25 30 34 40 受压面积(拉入/推出)cm² 2.37 / 4.91 4.9 / 8.04 8.63 / 12.57 13.47 / 19.63 21.55 / 31.17 理论夹持力30 Kg/cm² 116 191 287 453 701 使用流体 已滤清之标准液压油 最大操作压力 70 Kg/cm² 操作压力范围 5-50 Kg/cm² 作动方式 复动式 订购标示法
