AMAC 空油压夹治具
产品简介
• Bore : ø25~ø63 mm • Pmax : 100 Kg/cm²
• 本产品适用于量产零件之专用机及MC治具，提高生产效率最佳帮手。
• 主要功能为油压缸作动时，活塞下压行程中压板会旋转到设计的角度，再沿着直线继续下压直到压板夹紧工件。
• 建议使用油压转角缸，请加装流量控制阀,避免速度过快，以及转角行程中，请勿夹持工件，避免损坏缸体及内部零件。
• 压板需增加长度时，请勿大于原长之1.5倍。
• 缸体材质采用机械构造用炭素钢，内壁特殊加工处理，表面光滑，使用寿命长。
特性资料
| 气缸内径mm | ø25 | ø32 | ø40 | ø50 | ø63 |
| 活塞杆径mm | ø18 | ø20 | ø22.4 | ø28 | ø35 |
| 转角行程mm | 9 | 11 | 11 | 13 | 13 |
| 垂直行程(标准/加长)mm | 13 | 15 / 30 | 15 / 30 | 17 / 34 | 17 / 34 |
| 受压面积(拉入/推出)mm | 2.37 / 4.91 | 4.9 / 8.04 | 8.63 / 12.57 | 13.47 / 19.63 | 21.55 / 31.17 |
| 理论夹持力30 Kg/cm² | 71 | 147 | 259 | 404 | 647 |
| 使用流体 | 已滤清之标准液压油 | ||||
| 最大操作压力 | 100 Kg/cm² | ||||
| 操作压力范围 | 5-7Kg/cm² | ||||

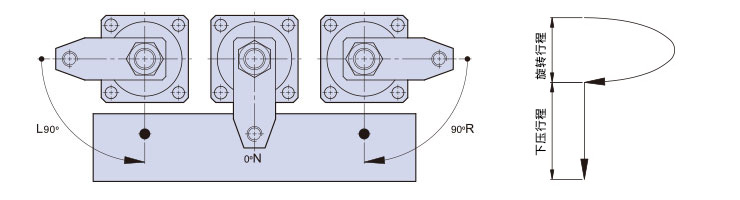

| 转角方向 | R: 顺时针右转 / L: 逆时针左转 / N: 0˚不旋转 | ||||
| 转角角度 | 标准角度90˚ 选择角度 45˚, 60˚ | ||||
| 作动方式 | 复动式 | ||||

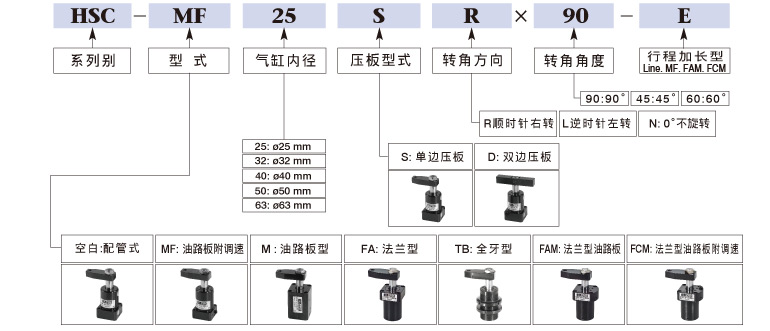

订购标示法
