AMAC 空油壓夾治具
產品簡介
• Bore : ø25~ø63 mm • Pmax : 100 Kg/cm²
• 本產品適用於量產零件之專用機及MC治具，提高生產效率最佳幫手。
• 主要功能為油壓缸作動時，活塞下壓行程中壓板會旋轉到設計的角度，再沿著直線繼續下壓直到壓板夾緊工件。
• 建議使用油壓轉角缸，請加裝流量控制閥,避免速度過快，以及轉角 行程中，請勿夾持工件，避免損壞缸體及內部零件。
• 壓板需增加長度時，請勿大於原長之1.5倍。
• 缸體材質採用機械構造用炭素鋼，內壁特殊加工處理，表面光滑，使用壽命長。
特性資料
| 氣缸內徑mm | ø25 | ø32 | ø40 | ø50 | ø63 |
| 活塞桿徑mm | ø18 | ø20 | ø22.4 | ø28 | ø35 |
| 轉角行程mm | 9 | 11 | 11 | 13 | 13 |
| 垂直行程(標準/加長)mm | 13 | 15 / 30 | 15 / 30 | 17 / 34 | 17 / 34 |
| 受壓面積(拉入/推出)mm | 2.37 / 4.91 | 4.9 / 8.04 | 8.63 / 12.57 | 13.47 / 19.63 | 21.55 / 31.17 |
| 理論夾持力30 Kg/cm² | 71 | 147 | 259 | 404 | 647 |
| 使用流體 | 已濾清之標準液壓油 | ||||
| 最大操作壓力 | 100 Kg/cm² | ||||
| 操作壓力範圍 | 5-7Kg/cm² | ||||

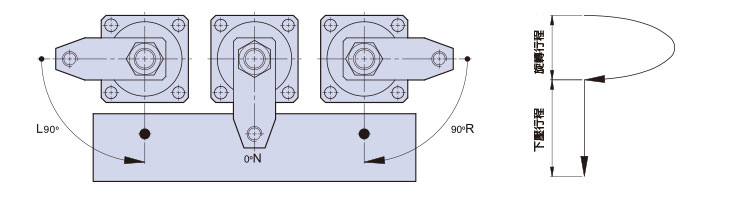

| 轉角方向 | R: 順時針右轉 / L: 逆時針左轉 / N: 0˚不旋轉 | ||||
| 轉角角度 | 標準角度90˚ 選擇角度 45˚, 60˚ | ||||
| 作動方式 | 複動式 | ||||

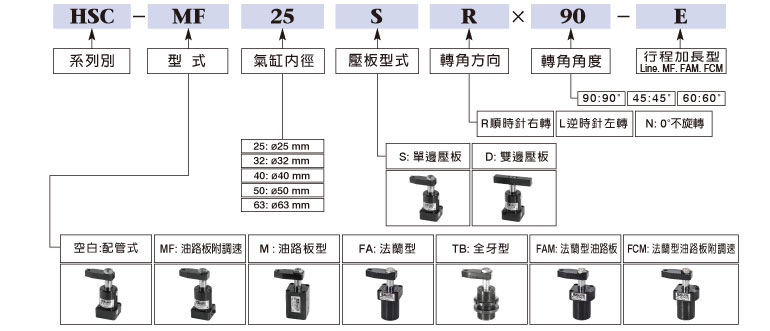

訂購標示法
